Szalunki ścienne Minibox - kompleksowy poradnik

Wytrzymałość i technika betonowania w systemie Minibox

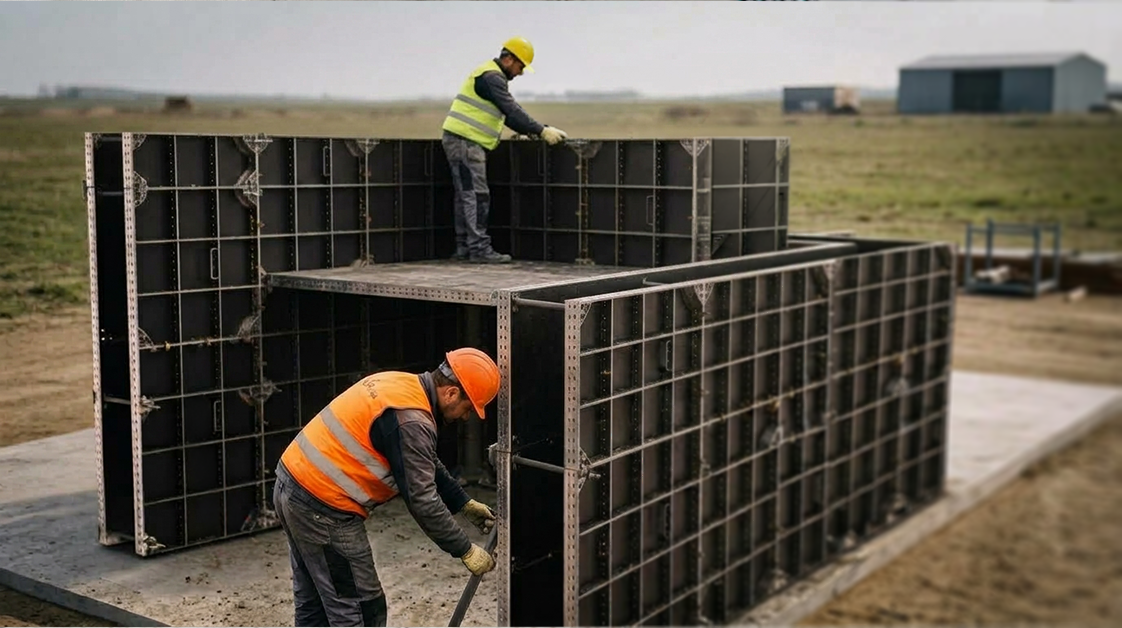

Szalunki ścienne Minibox zostały stworzone z myślą o najwyższej trwałości oraz optymalnej wydajności podczas realizowania skomplikowanych prac betoniarskich na placu budowy. Konstrukcja nośna płyt opiera się na bardzo wytrzymałej ramie ze stali ocynkowanej ogniowo, gdzie zewnętrzna część obramowania ma grubość 6 mm, natomiast wewnętrzne płaskowniki skratowania mają grubość 5 mm. Taka budowa zapewnia wyjątkową sztywność i odporność mechaniczną na odkształcenia w trakcie układania mieszanki betonowej. Dopuszczalne parcie betonu dla systemu wynosi precyzyjnie 40 kN/m², co w praktyce inżynieryjnej oznacza, że szalunek jest w stanie przenieść znaczne obciążenia hydrostatyczne wywierane przez płynną masę betonową bez ryzyka deformacji ramy czy rozszczelnienia styków. Aby utrzymać te bezpieczne parametry i uniknąć przekroczenia granicznych sił nośnych, technologia montażu wymaga ścisłego kontrolowania prędkości podawania mieszanki. Należy przestrzegać podstawowej zasady, że maksymalna prędkość betonowania nie może przekraczać 1,2 m/h. Przekroczenie tego tempa mogłoby doprowadzić do nadmiernego wzrostu ciśnienia w dolnych partiach deskowania, dlatego zachowanie odpowiedniego reżimu technologicznego stanowi kluczowy warunek gwarantujący pełne bezpieczeństwo konstrukcji oraz idealną geometrię gotowych ścian. Wybierając oryginalną Płytę szalunkową MiniBox, inwestorzy uzyskują niezawodny element konstrukcyjny, gwarantujący wielokrotny cykl użytkowania na placu budowy przy zachowaniu najwyższych standardów wykonawczych.

Prawidłowe wibrowanie betonu i ochrona sklejki szalunkowej

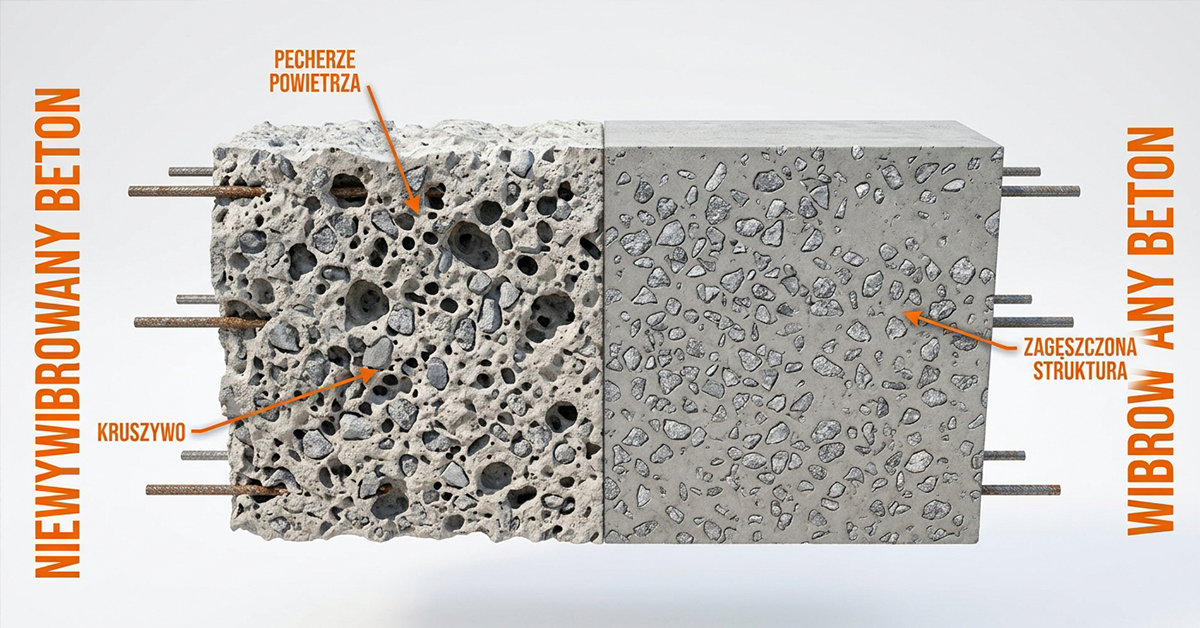

Mieszanka betonowa po ułożeniu w deskowaniu wymaga dokładnego zagęszczenia w celu wyeliminowania pęcherzy powietrza oraz dokładnego otulenia prętów zbrojeniowych, jednak niewłaściwe prowadzenie tego procesu może prowadzić do poważnych uszkodzeń elementów szalunkowych. W systemie Minibox poszycie płyt stanowi wysokiej jakości wodoodporna sklejka o grubości 12 mm, uszczelniona na krawędziach i zabezpieczona przed działaniem wilgoci. Podczas używania wibratorów pogrążalnych (buławowych) kluczowe jest, aby buława wibratora była prowadzona pionowo i zagłębiana wyłącznie w świeżej warstwie betonu, bez bezpośredniego dotykania do powierzchni sklejki lub elementów ramy stalowej. Długotrwały, punktowy kontakt pracującej głowicy wibratora ze sklejką powoduje uszkodzenia warstwy filmu fenolowego, mikropęknięcia struktury drewna oraz przyspieszone zużycie poszycia. Dodatkowo nie wolno opierać wibratora o ściągi i elementy łączące, gdyż przenoszone drgania mogą wywołać poluzowanie nakrętek lub naruszenie szczelności. Przed rozpoczęciem każdego etapu betonowania niezbędne jest również dokładne pokrycie powierzchni sklejki profesjonalnym środkiem odformowującym (olejem adhezyjnym) o wydajności około 1 kg na 20–25 m². Aplikacja preparatu zmniejsza przyczepność betonu do drewna, ułatwia późniejszy rozszalunek oraz wydłuża żywotność płyt, zapobiegając odrywaniu włókien sklejki podczas czyszczenia po zakończonym betonowaniu.

Kompatybilność z systemem Tekko oraz metody łączenia płyt

Wielu wykonawców zastanawia się nad elastycznością sprzętową na placu budowy oraz możliwością wymiennego stosowania komponentów z pochodnymi systemami drobnowymiarowymi. System Minibox jest w 100% kompatybilny z popularnym systemem Tekko, co oznacza, że moduły wymiarowe, rozstaw otworów oraz profile ram odpowiadają standardom rynkowym i umożliwiają swobodne łączenie obu systemów w jedną spójną konstrukcję szalunkową. Łączenie sąsiednich płyt Minibox w płaszczyźnie pionowej i poziomej realizuje się na dwa sprawne sposoby, zależnie od wymogów usztywnienia i parametrów geometrycznych:

• Łączniki zaciskowe (klipsy): Są to podstawowe elementy wyrównujące i usztywniające, które wsuwa się na płaskowniki ram sąsiednich płyt i dobija młotkiem, co zapewnia połączenie odporne na rozciąganie oraz ściskanie. Do szybkiego oraz wygodnego montażu i demontażu tych elementów służy dedykowany chwytak do łączników.
• Sworznie i kliny łączące: Alternatywna i niezwykle stabilna metoda zespalania płyt oraz narożników polega na zastosowaniu łącznika sworzniowego ze zintegrowanym klinem. Na platformie sprzedażowej serwisbudowy znajdziesz wysoce wytrzymały Sworzeń MINIBOX, który przekłada się przez przylegające otwory ramy, a następnie skutecznie blokuje, wykorzystując dopasowany Klin do sworznia MINIBOX. Gwarantuje to stabilne, bezluzowe połączenie bez ryzyka przesunięcia profili pod wpływem wibracji betonu.

Zapotrzebowanie na ściągi oraz nakrętki na jedną płytę

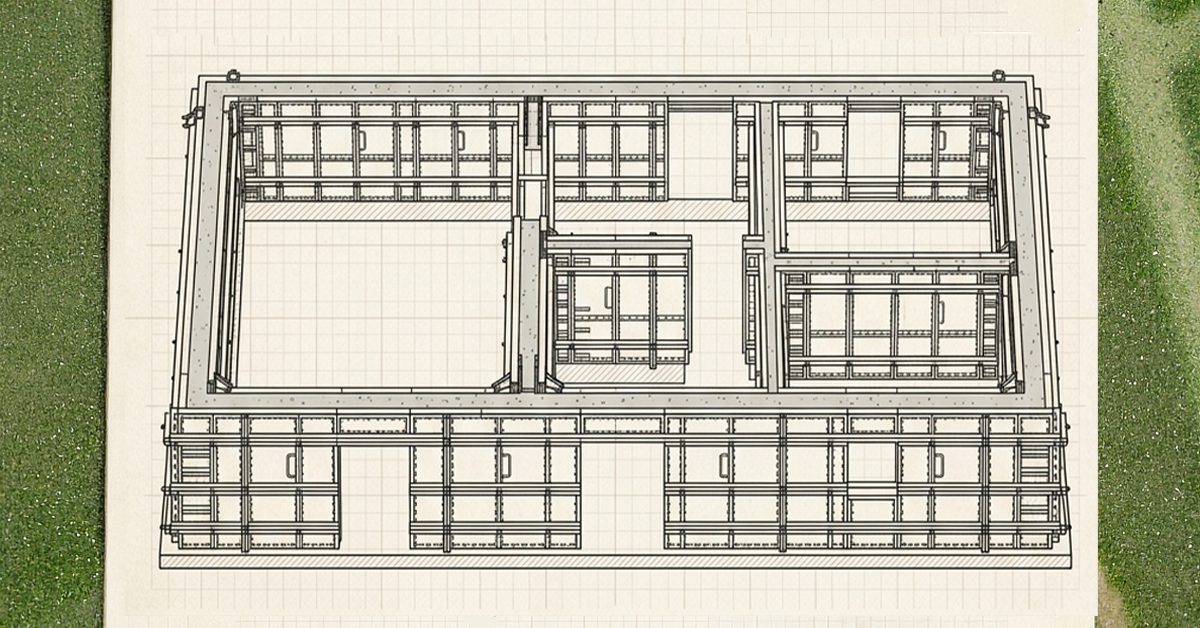

Właściwe rozplanowanie elementów ściągających jest gwarancją bezpieczeństwa i prawidłowego przeniesienia sił parcia betonu na obudowę szalunkową. Płyty podstawowe Minibox posiadają w swojej konstrukcji 18 otworów ściągowych, zlokalizowanych w narożach orazzdłuż profilu skratowania. Dzięki przemyślanemu układowi otworów, odległość pierwszego otworu od krawędzi ramy została zoptymalizowana tak, aby w miejscach styku czterech sąsiednich płyt wystarczył tylko jeden ściąg przelotowy łączący całą grupę naroży. Osiąga się to poprzez zastosowanie nakrętki kołnierzowej o średnicy talerzyka 10 cm, która swoją powierzchnią dociskową obejmuje jednocześnie narożniki czterech przylegających do siebie płyt. W praktyce montażowej średnie zapotrzebowanie wynosi 2 ściągi oraz 4 nakrętki kołnierzowe na pojedynczą płyty szalunkową ustawioną w ciągu ściennym (przy założeniu nakładania się styków krawędziowych). Wszystkie nieużywane w danym układzie otwory ściągowe Ø22 mm należy szczelnie zablokować, wciskając plastikowy korek (zaślepkę), co zapobiega wyciekaniu mleczka betonowego oraz zabrudzeniu wnętrza profilu ramy.

Szalowanie narożników o kątach innych niż 90° i Nietypowe Fundamenty

Proste odcinki ścian fundamentowych oraz osiowe narożniki prostopadłe szaluje się przy użyciu standardowych modułów narożnych. Przykładowo, do formowania wewnętrznych załamań pod kątem prostym idealnie sprawdza się uniwersalny Narożnik wewnętrzny MiniBox o ramionach szerokości 15 cm, łączony z płytami przy pomocy łączników zaciskowych. Z kolei do wykończenia zewnętrznej krawędzi przegrody stosuje się dopasowany Narożnik zewnętrzny MiniBox, umożliwiający pewne spięcie konstrukcji z zachowaniem skoku regulacyjnego. W przypadku projektów architektonicznych wymagających wykonania ścian o kątach ostrych lub rozwartych (innych niż 90°), niezbędne staje się zastosowanie przegubowych elementów regulowanych.

Do realizacji takich nietypowych łamań fundamentów wykorzystuje się uniwersalny Narożnik przegubowy MiniBox o szerokości ramion 10 cm, który gwarantuje pełny zakres elastyczności kątowej. Konstrukcja tego narożnika umożliwia precyzyjne zestawienie i zaszalowanie naroży w przedziale od 10° do 265°. W przypadku montażu płyt do ramion wewnętrznych uzyskuje się formowanie kątów w zakresie od 10° do 110°, natomiast przy mocowaniu płyt do ramion zewnętrznych konfiguruje się kąty rozwarte w przedziale od 100° do 180°. Pozwala to na elastyczne formowanie wykuszów, ukośnych ścian oporowych czy nietypowych ciągów fundamentowych bez konieczności stosowania pracochłonnych wstawek drewnianych.

Zastosowanie płyty wielootworowej Minibox w praktyce

Płyta wielootworowa (nazywana również płytą uniwersalną lub słupową VH) to jeden z najbardziej wszechstronnych elementów całego systemu Minibox. Charakteryzuje się ona obecnością dodatkowych, podwójnych rzędów otworów rozmieszczonych na powierzchni sklejki ze stałym modułem co 5 cm. Taka specyficzna budowa ramy i sklejki pozwala na szerokie zastosowanie w trzech kluczowych obszarach wykonawczych:

• Szalowanie słupów betonowych: Pozwala na sprawne montowanie form słupowych bez użycia klasycznych narożników. Płyty łączy się ze sobą prostopadle w układzie wiatrakowym (lewoskrętnie lub prawoskrętnie) za pomocą napinaczy i nakrętek, uzyskując przekroje boku słupa od 15 cm do 80 cm ze skokiem regulacji co 5 cm.
• Formowanie naroży ścian o dowolnej grubości: Przeprowadzenie ściągów przez gęsto rozmieszczone otwory płyty uniwersalnej pozwala na bezstopniowe dopasowanie grubości mijającej ściany (skok co 2,5 cm lub 5 cm) bez konieczności dorabiania skomplikowanych wstawek uzupełniających.
• Wykonywanie uskoków i zakończeń ścian (tzw. obciągów): Rzędy otworów ułatwiają bezpośrednie mocowanie płyt pod kątem prostym na krawędziach przegród oraz bezpieczne szalowanie uskoków fundamentowych.

Wykorzystując na budowie profesjonalną Płytę szalunkową Minibox wielootworową zakupioną w serwisbudowy, brygady ciesielskie mogą drastycznie zredukować ilość potrzebnych akcesoriów nietypowych i znacząco przyspieszyć czas montażu skomplikowanych węzłów konstrukcyjnych.

BHP, pionowanie konstrukcji oraz logistyka ręczna bez użycia dźwigu

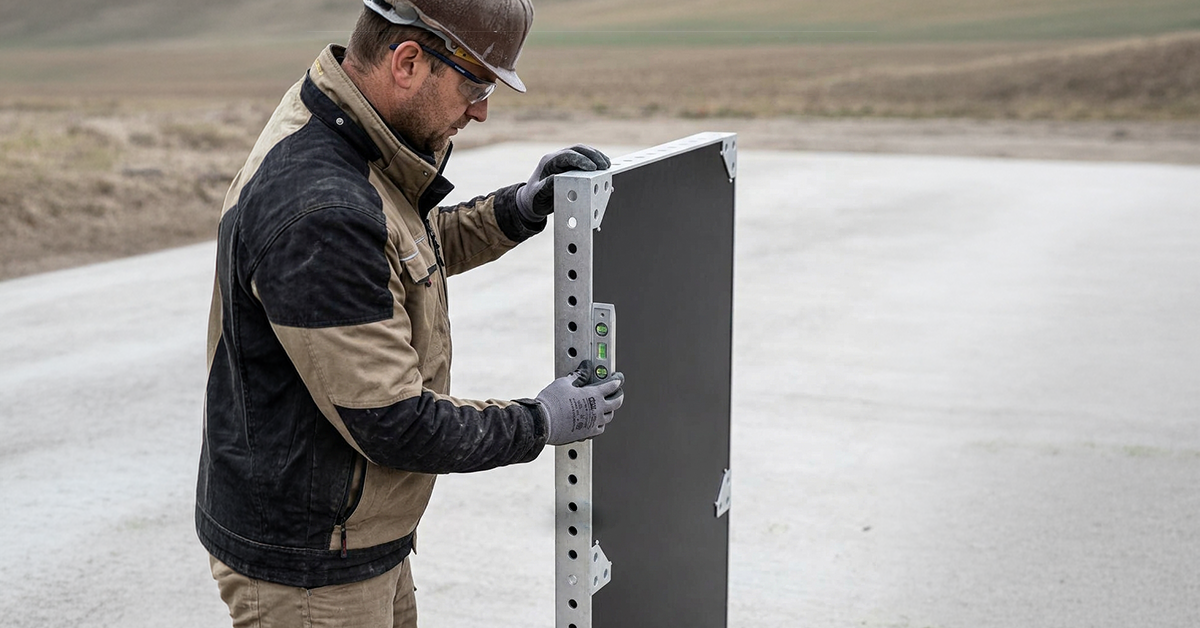

Przestrzeganie zasad BHP oraz odpowiednie zabezpieczenie geometrii zestawionych płyt to podstawowe warunki prawidłowego odbioru robót betoniarskich. Płyty szalunkowe Minibox mogą być ustawiane samonośnie w pionie tylko do określonej wysokości technologicznej – przyjmuje się, że bez zastosowania podpór pionujących szalunek nie powinien przekraczać wysokości 0,9 m - 1,2 m, a każda wyższa konstrukcja bezwzględnie wymaga ustabilizowania nakręcanymi podporami uchylnymi (np. o zakresie regulacji 0,7–1,15 m lub 1,7–2,50 m). Należy pamiętać, że podpory pionujące służą wyłącznie do dokładnego wyregulowania pionu oraz przejmowania obciążeń wiatrowych – nie są one przeznaczone do przenoszenia ciśnienia betonu, za co odpowiadają wyłącznie ściągi i nakrętki. Przy zestawianiu płyt w zestawy wyższe niż 1,8 m nakazuje się stosowanie belek usztywniających lub rygli wyrównujących montowanych na napinacze, co zapobiega klawiszowaniu ramiaków pod naciskiem.

Główną zaletą systemu Minibox jest pełna samowystarczalność logistyczna na małych i średnich budowach, gdzie niedostępny jest ciężki sprzęt przeładunkowy taki jak żurawie czy dźwigi samojezdne. Największa płyta w systemie o wymiarach 1,50 x 0,90 m waży dokładnie 44,0 kg (w wersji podstawowej). Taka masa umożliwia sprawny, w pełni bezpieczny transport oraz montaż realizowany ręcznie przez dwóch pracowników, bez konieczności angażowania maszyn podnośnikowych. Mniejsze moduły (np. płyta 1,20 x 0,30 m o wadze zaledwie 19,3 kg) mogą być bez problemu przenoszone i montowane przez jednego cieślę. Łatwość ręcznego operowania komponentami, w połączeniu z bogatym asortymentem osprzętu łączącego oferowanego przez markę serwisbudowy, czyni system Minibox najbardziej optymalnym rozwiązaniem do sprawnościowego wykonywania fundamentów, ścian piwnicznych, podciągów oraz słupów betonowych.
